Stahl als Werkstoff

Hochgeschwindig-keitsspindellager, Axial-Schrägkugellager (ZKLN) oder Dünnringlager

Hochgeschwindigkeitsspindellager, Axial-Schrägkugellager (ZKLN) oder Dünnringlager

Die Präzision der Spindel ist für die Leistung einer Werkzeugmaschine entscheidend.

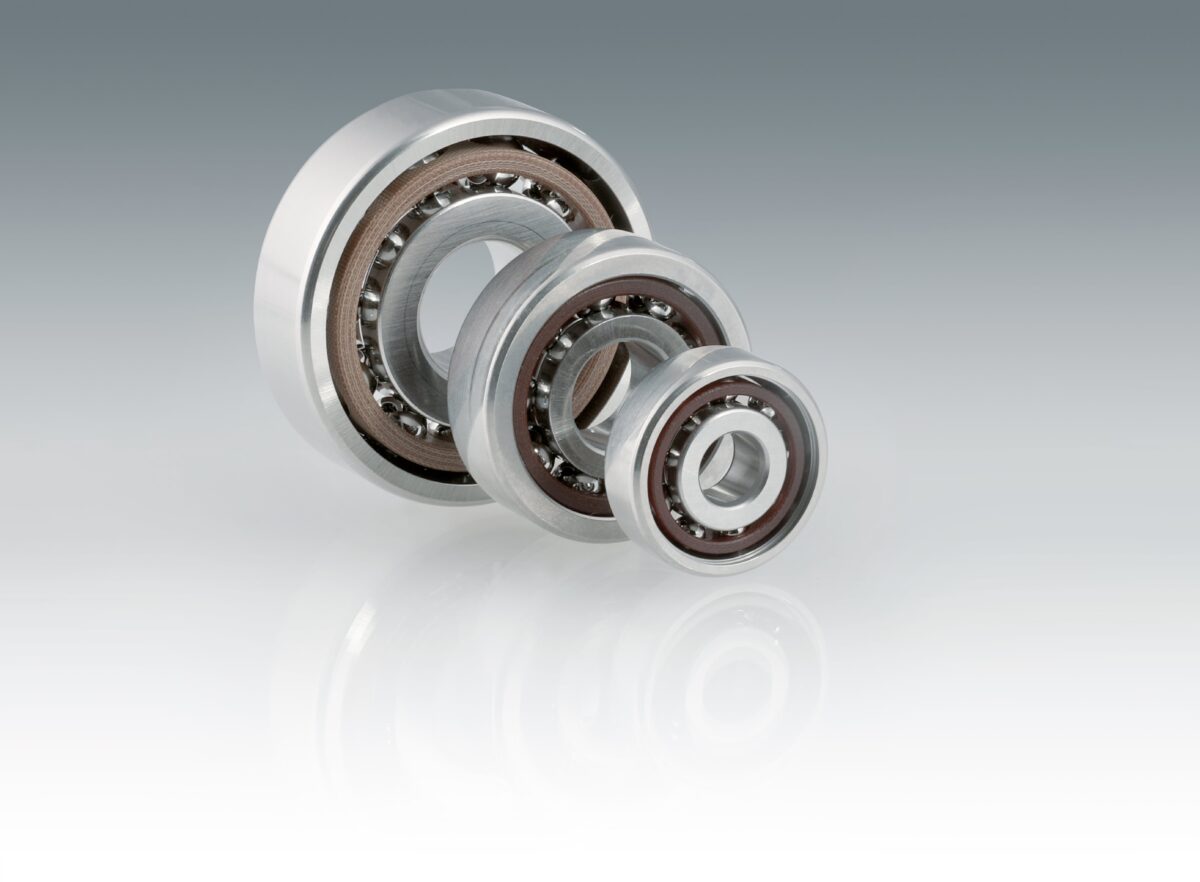

HQW

Hochgeschwindigkeits-spindellager

Hoch-geschwindig-keitsspindel-lager

Die Präzision der Spindel ist für die Leistung einer Werkzeugmaschine entscheidend.

Axial-Schrägkugellager (ZKLN)

Axial-Schrägkugel-lager (ZKLN)

ZKLN-Lager von HQW sind zweireihige Axial-Schrägkugellager mit einem Druckwinkel von 60°.

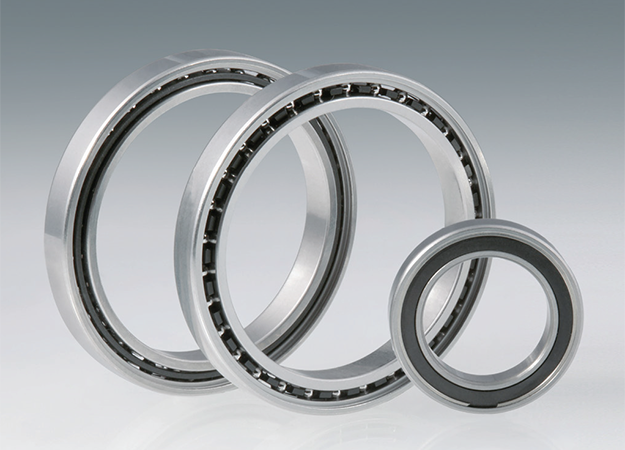

Dünnringlager

Für Hochleistungsanwendungen, bei denen Platz und Gewicht eine wichtige Rolle spielen.

Mechanische und thermische Eigenschaften im Vergleich

Mechanische und thermische Eigen-schaften im Vergleich

Die Tabelle zeigt die typischen Materialeigenschaften und dient als Vergleich. Es handelt sich nicht um absolute Engineering-Daten, für die wir die rechtliche Verantwortung übernehmen.

Eigenschaften	Keramik	Wolframkarbid	Stahl
Dichte	3.23 g/cm³	14.95 g/cm³	7.8 g/cm³
Härte	~ 76 HRc	~ 76 HRc	~ 60-67 HRc
Biegefestigkeit (3 pt. 20°C)	1000 MPa	2600 MPa	2000 MPa (Zug)
Druckfestigkeit	> 4000 MPa	6200 MPa	1400 MPa
Elastizität	310 GPa	650 GPa	205 GPa
Poissonzahl	0.27	0.22	0.29
Bruchfestigkeit	7 MPa-√m	12 MPa-√m	70 MPa-√m
Wärmeausdehnung	3.0 x 10-6/°C	5 x 10-6/°C	12.5 x 10-6/°C
Wärmeleitfähigkeit	22 W/m-°C	100 W/m-°C	37 W/m-°C
spezifische Wärme	0.68 J/g-°C	0.34 J/g-°C	0.50 J/g-°C
max. Betriebstemperatur	1000 °C	450 °C	180 °C

Eigenschaften	Keramik
Dichte	3.23 g/cm³
Härte	~ 76 HRc
Biegefestigkeit (3 pt. 20°C)	1000 MPa
Druckfestigkeit	> 4000 MPa
Elastizität	310 GPa
Poissonzahl	0.27
Bruchfestigkeit	7 MPa-√m
Wärmeausdehnung	3.0 x 10-6/°C
Wärmeleitfähigkeit	22 W/m-°C
spezifische Wärme	0.68 J/g-°C
max. Betriebstemperatur	1000 °C

Eigenschaften	Wolfram-karbid
Dichte	14.95 g/cm³
Härte	~ 76 HRc
Biegefestigkeit (3 pt. 20°C)	2600 MPa
Druckfestigkeit	6200 MPa
Elastizität	650 GPa
Poissonzahl	0.22
Bruchfestigkeit	12 MPa-√m
Wärmeausdehnung	5 x 10-6/°C
Wärmeleitfähigkeit	100 W/m-°C
spezifische Wärme	0.34 J/g-°C
max. Betriebstemperatur	450 °C

Eigenschaften	Stahl
Dichte	7.8 g/cm³
Härte	~ 60-67 HRc
Biegefestigkeit (3 pt. 20°C)	2000 MPa (Zug)
Druckfestigkeit	1400 MPa
Elastizität	205 GPa
Poissonzahl	0.29
Bruchfestigkeit	70 MPa-√m
Wärmeausdehnung	12.5 x 10-6/°C
Wärmeleitfähigkeit	37 W/m-°C
spezifische Wärme	0.50 J/g-°C
max. Betriebstemperatur	180 °C

Weitere Informationen

Zeitnah werden wir weitere Informationen zu mg steel® veröffentlichen.

Bis dahin lassen Sie sich gerne unmittelbar von unseren Experten beraten.
