Die Präzision der Spindel ist für die Leistung einer Werkzeugmaschine
entscheidend!

HQW Precision bietet eine Reihe hochgenauer Präzisionslager, die speziell für die Anforderungen der zunehmend komplexen modernen Werkzeugmaschinen optimiert sind.

Spindellager von HQW Precision

Axial-Schrägkugellager (ZKLN)

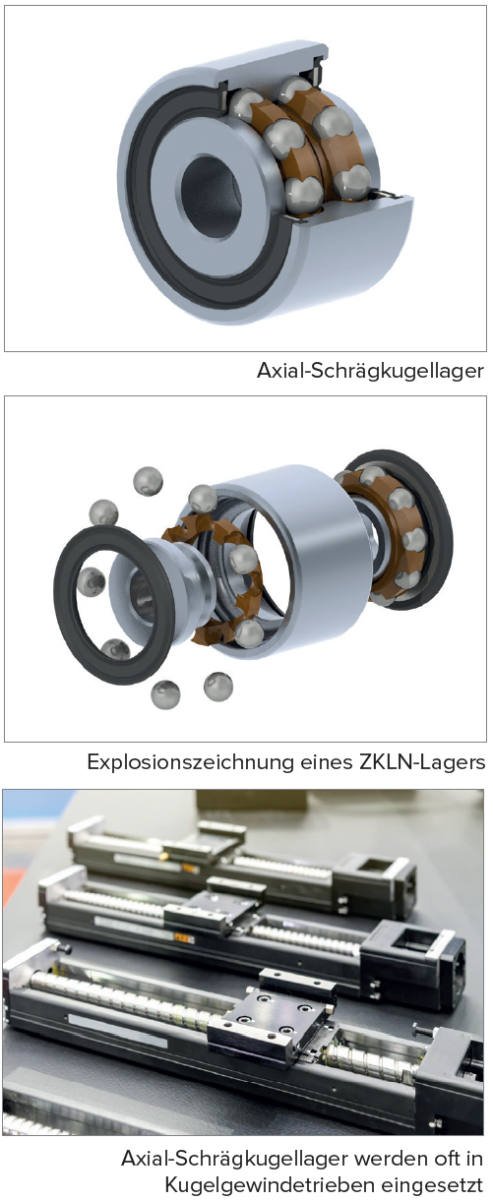

ZKLN-Lager von HQW Precision sind zweireihige Axial-Schrägkugellager mit einem Druckwinkel von 60°, dadurch haben sie eine hohe Steifigkeit in axiale Richtung. Aufgrund des geteilten und abgestimmten Innenrings sind alle ZKLN-Lager im Einbauzustand spielfrei und haben eine definierte Vorspannung. Oft werden solche Lager in Gewindetrieben eingesetzt, wo eine spielfreie, steife Lagerung gefordert ist. Radialkräfte werden ebenfalls aufgenommen.

Sparen Sie wertvolle Zeit – kontaktieren Sie uns direkt!

Wir überhäufen Sie nicht mit Datenblättern und unnötigen Informationen. Bei uns erhalten Sie eine individuelle Beratung, die auf Ihre Probleme abgestimmt ist.

Wir sind darauf spezialisiert, Lösungen für die Anwendungsprobleme unserer Kunden zu finden und sparen so Ihre wertvolle Zeit!

Weitere Aspekte

Materialien

ZKLN-Lager von HQW werden standardmäßig aus Chromstahlringen und mit Stahlkugeln ausgeführt. Auf Wunsch sind diese auch aus nichtrostenden Materialien wie X65Cr13 (HQW-Bezeichnung: S) oder X30CrMoN15-1 (HQW-Bezeichnung: SV) sowie Keramikkugeln (Si3N4) möglich. Die Käfige bestehen in der Regel aus phenolharzverstärktem Baumwollgewebe, können jedoch ebenfalls aus Torlon® oder PEEK ausgeführt werden. Für höhere Tragzahlen sind vollkugelige Ausführungen (ohne Käfig) möglich.

Schmierung

HQW Axial-Schrägkugellager sind werkseitig mit einem hoch belastbaren Schmierfett gefüllt. In der Regel ist diese Schmierung für die gesamte Produktlebensdauer ausreichend. Sollte dies nicht der Fall sein, haben alle Typen eine Schmierbohrung im Außenring, über die, die Lagerung nachgeschmiert werden kann.

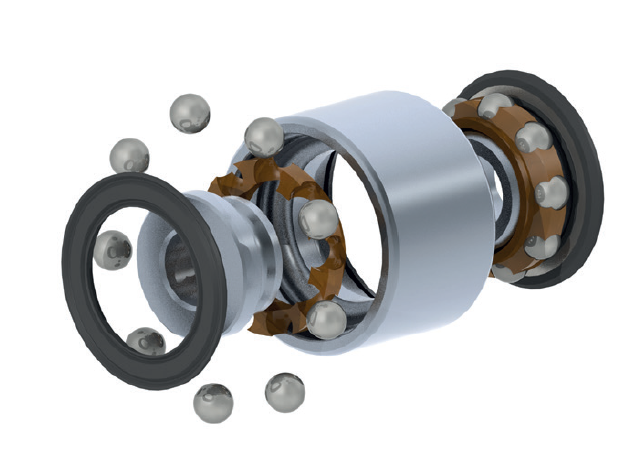

Abdichtung

Alle Lagerausführungen sind standardmäßig mit einer Dichtung versehen. Auf Wunsch
können die Lager auch offen geliefert werden. LLU = berührende Dichtscheiben | LLB = nicht berührende Dichtscheiben

Verfügbare Größen

Produkt	d (mm)	D (mm)	B (mm)
ZKLN0619	6	19	12
ZKLN0624	6	24	15
ZKLN0832	8	32	20
ZKLN1034	10	34	20
ZKLN1232	12	32	20
ZKLN1242	12	42	25
